C1 光滑平板层流附面层（边界层）发展实验
C1光滑平板层流附面层（边界层）发展实验
实验内容与目的：
测量零压梯度层流边界层厚度发展规律，
验证边界层厚度与雷诺数的关系：
涵盖原理：
附面层理论
因粘性力的作用，固体表面会形成一个边界层。在边界层内，时均速度逐渐变化。最终贴近固体壁面附近的流体速度等于壁面自身的运动速度。 在边界层发展的初始阶段，粘性力起着主导性作用，边界层状态为层流状态，见图1。布拉休斯的层流边界层理论指出，层流边界层厚度0.99 （本地速度为来流速的99%处为边界层边缘，以下用表示）x0.5变化：
这里，x为距离边界层开始发展位置的距离，单位[m]; 雷诺数为
U为来流速速度，单位[m/s]; \nu 为空气的动力粘滞系数，单位[m2/s]。动力粘性系数随温度变化，可使用气体性质表格进行插值。如无表格，可以使用如下公式估算
这里T为温度，单位[oC]
实验在图1所示下吹式实验装置出口进行。一个全压管被用来测量来流全压Pt（图1），过全压与风洞侧壁的静压Po之差来计算速度
计算速度的方法为
这里为空气密度，单位[kg/m^3], 可以使用理想气体方程估算
这里气体常数为R=287.1 [J⋅kg−1⋅K−1] ; P为大气压，建议使用专门仪器进行测量，如无，可根据海拔填写大气压，比如，上海可考虑使用标准大气压101325Pa。另外，这里的T为开尔文温度[K]（与前面估算动力粘滞系数的T不同，那里是摄氏度）。
实验仪器：
航华WT03风洞，见图2
航华PSU16多通道压强扫描系统
航华TPT1A “L”型边界层全压管
航华T-MM微米级数显手动移动台
平板模块FP1
简要过程：
安装光滑平板；安装L型边界层全压管及手动移动台；
使用水平尺检查实验段水平度及平板水平度，如不平行，调节水平度
测量并记录室温
将全压管对准来流，水平移动平板，是全压管位置距离前缘x=50mm，见图3
连接测压管，全压管接到测压表H端，侧壁接到测压表L端，见图4
运行风机，调节风速U至10m/s左右，测量并记录来流速度；
使用手动移动台调节全压管距离壁面位置至y=1mm；测量全压管与侧壁静压之差，并记录
调节竖直位置至y=2至13mm，每次调节后测量压强，并记录
移动平板位置来改变全压管开口距离平板前缘距离 x=100,150,200,300cm（图5）。在每个位置上重复第5,6步。如果移动距离过短导致无法测量，建议使用不同全压管孔位

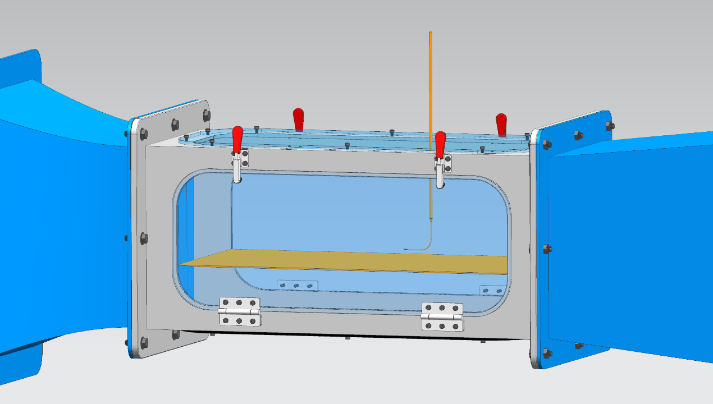

图 2 实验段视图

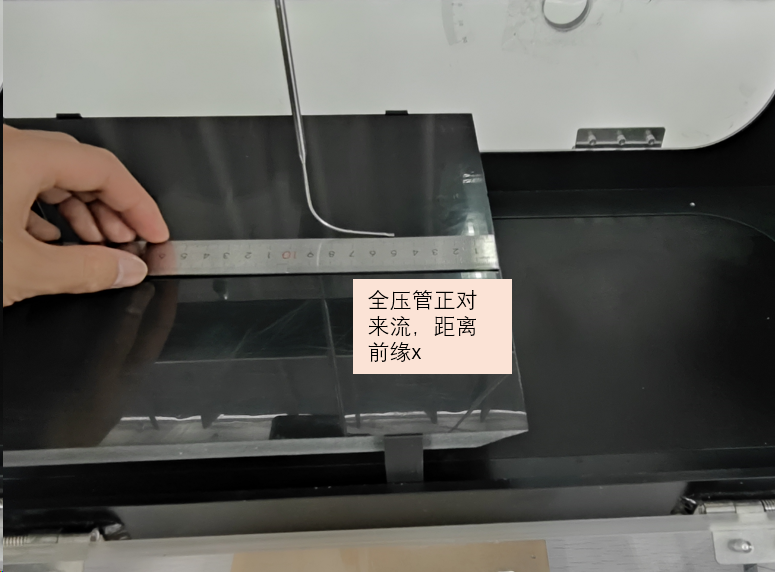

图 3 全压管初始位置图片

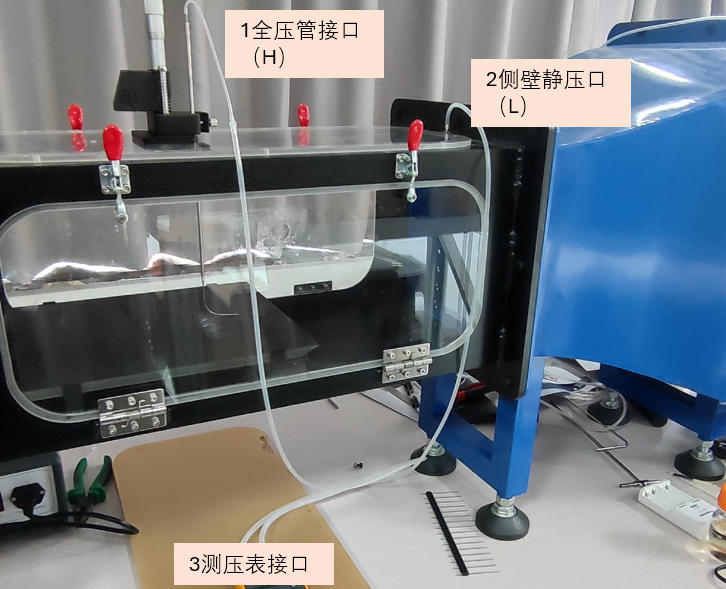

图 4 全压管接到测压表H端，侧壁接到测压表L端

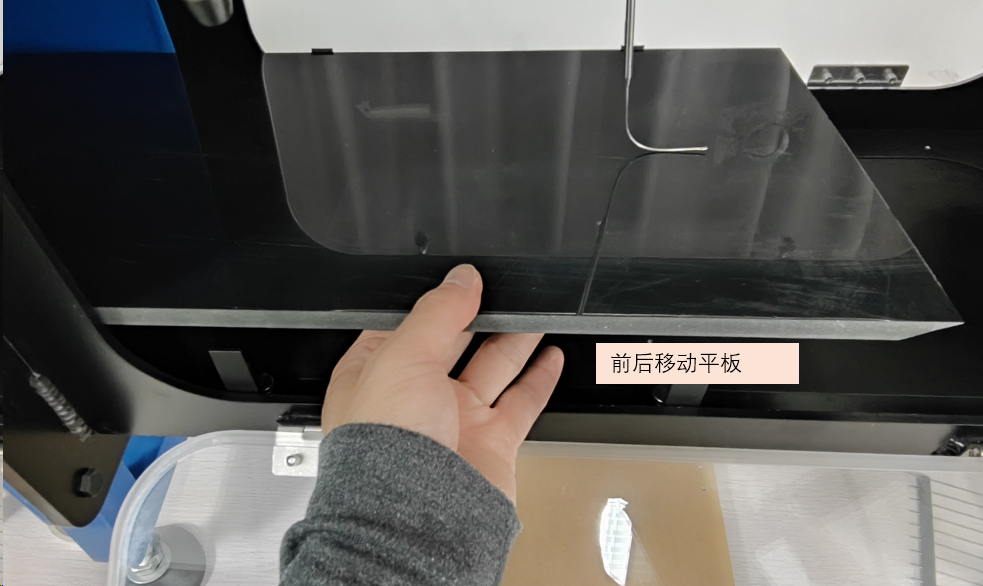

图 5 水平移动平板，获得不同Rex，如果位置受限，考虑使用不同全压管孔位
数据处理：
根据温度查询（或计算）粘性系数
根据温度计算密度
每一个位置x做如下计算
使用来流速度U与测量位置x，根据公式[2]计算雷诺数Rex
使用公式[4]，利用压差计算速度u及u/U
根据u/U分布, 识别边界层厚度
计算y/

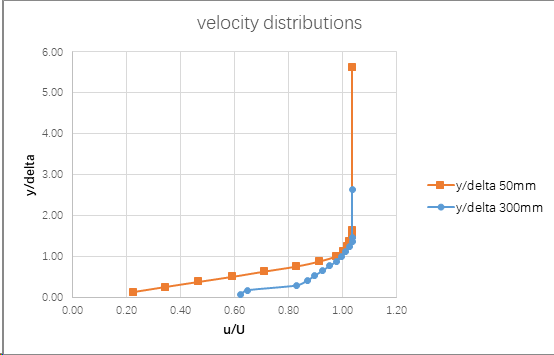

绘制各个x位置y/ ~ u/U图

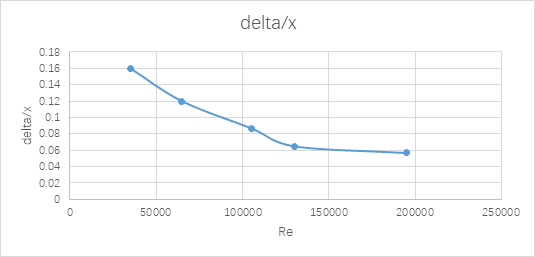

使用所有x位置的/x 与Rex数据绘图

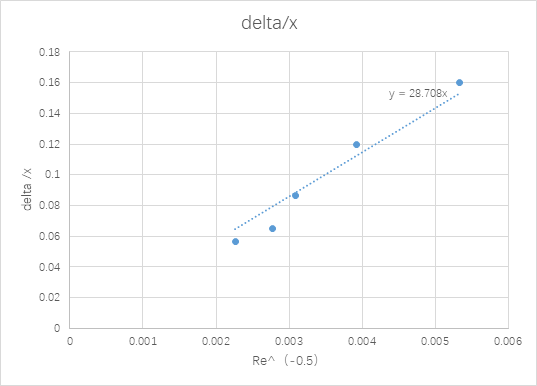

使用所有x位置的/x 与Re_x^(-0.5)数据绘图，并进行线性拟合，获得拟合参数
六、实验数据
平板 | 光滑 | ||||
风机频率 | 26.31 | Hz | |||
来流速度 | 10 | m/s | 空气密度=P/RT | 1.247088 | kg/m^3 |
室温： | 23.6 | oC | 动力粘滞系数 | 1.42E-05 | m2/s |
距离前缘x | 50 | mm | 雷诺数Re=Ux/ | 35102.5 | |
边界层厚度: | 8 | mm | /x | 0.16 | |
竖直位置y，mm | 压差，Pa | 速度u, m/s | u/U | y/ | |
1 | 3 | 2.24 | 0.22 | 0.13 | |
2 | 7 | 3.43 | 0.34 | 0.25 | |
3 | 13 | 4.67 | 0.47 | 0.38 | |
4 | 21 | 5.93 | 0.59 | 0.50 | |
5 | 30 | 7.09 | 0.71 | 0.63 | |
6 | 41 | 8.29 | 0.83 | 0.75 | |
7 | 50 | 9.16 | 0.92 | 0.88 | |
8 | 57 | 9.78 | 0.98 | 1.00 | |
9 | 60 | 10.03 | 1.00 | 1.13 | |
10 | 62 | 10.20 | 1.02 | 1.25 | |
11 | 63 | 10.28 | 1.03 | 1.38 | |
12 | 64 | 10.36 | 1.04 | 1.50 | |
13 | 64 | 10.36 | 1.04 | 1.63 | |
45 | 64 | 10.36 | 1.04 | 5.63 |
平板 | 光滑 | ||||
风机频率 | 26.1 | Hz | |||
来流速度 | 10 | m/s | 空气密度rho=P/RT | 1.19111 | kg/m^3 |
室温： | 23.3 | oC | 动力粘滞系数nu | 1.54E-05 | m2/s |
距离前缘x | 100 | mm | 雷诺数Re=Ux/nu | 64917.53 | |
边界层厚度delta: | 12 | mm | delta/x | 0.12 | |
竖直位置y，mm | 压差DP，Pa | 速度u, m/s | u/U | y/delta | |
1 | 17 | 5.34 | 0.53 | 0.08 | |
3 | 25 | 6.47 | 0.65 | 0.23 | |
5 | 34 | 7.55 | 0.76 | 0.38 | |
7 | 42 | 8.39 | 0.84 | 0.54 | |
9 | 51 | 9.25 | 0.92 | 0.69 | |
10 | 54 | 9.52 | 0.95 | 0.77 | |
11 | 57 | 9.78 | 0.98 | 0.85 | |
12 | 60 | 10.03 | 1.00 | 0.92 | |
13 | 62 | 10.20 | 1.02 | 1.00 | |
14 | 63 | 10.28 | 1.03 | 1.08 | |
15 | 64 | 10.36 | 1.04 | 1.15 | |
16 | 64 | 10.36 | 1.04 | 1.23 | |
17 | 64 | 10.36 | 1.04 | 1.31 | |
45 | 64 | 10.36 | 1.04 | 3.46 |
平板 | 光滑 | ||||
风机频率 | 26.06 | Hz | |||
来流速度 | 10 | m/s | 空气密度rho=P/RT | 1.247088 | kg/m^3 |
室温： | 23.2 | oC | 动力粘滞系数nu | 1.42E-05 | m2/s |
距离前缘x | 150 | mm | 雷诺数Re=Ux/nu | 105307.5 | |
边界层厚度delta: | 13 | mm | delta/x | 0.086667 | |
竖直位置y，mm | 压差DP，Pa | 速度u, m/s | u/U | y/delta | |
1 | 22 | 6.07 | 0.61 | 0.08 | |
3 | 33 | 7.44 | 0.74 | 0.23 | |
5 | 39 | 8.09 | 0.81 | 0.38 | |
7 | 44 | 8.59 | 0.86 | 0.54 | |
9 | 49 | 9.06 | 0.91 | 0.69 | |
11 | 54 | 9.52 | 0.95 | 0.85 | |
13 | 58 | 9.86 | 0.99 | 1.00 | |
15 | 61 | 10.11 | 1.01 | 1.15 | |
17 | 63 | 10.28 | 1.03 | 1.31 | |
19 | 64 | 10.36 | 1.04 | 1.46 | |
21 | 65 | 10.44 | 1.04 | 1.62 | |
23 | 65 | 10.44 | 1.04 | 1.77 | |
25 | 65 | 10.44 | 1.04 | 1.92 | |
45 | 65 | 10.44 | 1.04 | 3.46 |
平板 | 光滑 | ||||
风机频率 | 26.06 | Hz | |||
来流速度 | 10 | m/s | 空气密度rho=P/RT | 1.191914 | kg/m^3 |
室温： | 23.1 | oC | 动力粘滞系数nu | 1.54E-05 | m2/s |
距离前缘x | 200 | mm | 雷诺数Re=Ux/nu | 129984.5 | |
边界层厚度delta: | 13 | mm | delta/x | 0.065 | |
竖直位置y，mm | 压差DP，Pa | 速度u, m/s | u/U | y/delta | |
1 | 25 | 6.47 | 0.65 | 0.06 | |
3 | 36 | 7.77 | 0.78 | 0.18 | |
5 | 42 | 8.39 | 0.84 | 0.29 | |
7 | 46 | 8.78 | 0.88 | 0.41 | |
9 | 51 | 9.25 | 0.92 | 0.53 | |
11 | 55 | 9.60 | 0.96 | 0.65 | |
13 | 58 | 9.86 | 0.99 | 0.76 | |
15 | 61 | 10.11 | 1.01 | 0.88 | |
17 | 63 | 10.28 | 1.03 | 1.00 | |
19 | 64 | 10.36 | 1.04 | 1.12 | |
21 | 65 | 10.44 | 1.04 | 1.24 | |
23 | 65 | 10.44 | 1.04 | 1.35 | |
25 | 65 | 10.44 | 1.04 | 1.47 | |
45 | 65 | 10.44 | 1.04 | 2.65 |
平板 | 光滑 | ||||
风机频率 | 26.06 | Hz | |||
来流速度U | 10 | m/s | 空气密度rho=P/RT | 1.1927199 | kg/m^3 |
室温 | 22.9 | oC | 动力粘滞系数nu | 1.537E-05 | m2/s |
距离前缘x | 300 | mm | 雷诺数Re=Ux/nu | 195201.29 | |
边界层厚度delta: | 17 | mm | delta/x | 0.0566667 | |
竖直位置y，mm | 压差DP，Pa | 速度u, m/s | u/U | y/delta | |
1 | 23 | 6.21 | 0.62 | 0.06 | |
3 | 25 | 6.47 | 0.65 | 0.18 | |
5 | 41 | 8.29 | 0.83 | 0.29 | |
7 | 45 | 8.69 | 0.87 | 0.41 | |
9 | 48 | 8.97 | 0.90 | 0.53 | |
11 | 51 | 9.25 | 0.92 | 0.65 | |
13 | 54 | 9.52 | 0.95 | 0.76 | |
15 | 57 | 9.78 | 0.98 | 0.88 | |
17 | 59 | 9.95 | 0.99 | 1.00 | |
19 | 61 | 10.11 | 1.01 | 1.12 | |
21 | 63 | 10.28 | 1.03 | 1.24 | |
23 | 64 | 10.36 | 1.04 | 1.35 | |
25 | 64 | 10.36 | 1.04 | 1.47 | |
45 | 64 | 10.36 | 1.04 | 2.65 |
讨论：
实验数据表明边界层发展规律为
实验数据证明
需要指出的是，本次实验结果测得的边界层厚度约为理论的5倍，这很可能是因为来流与平板之间存在一个较小的迎角（水平尺难以分辨的迎角）
